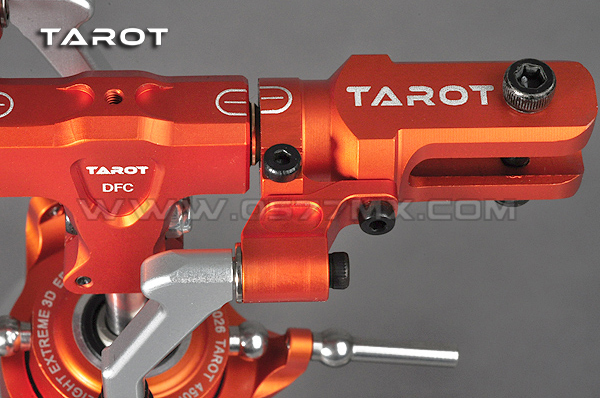

飞越/Tarot 450DFC直升机/分体锁紧式旋翼头总成/橙 TL48025-03

产品说明：

    适用于TAROT450 DFC(TL45162/TL48015)等DFC旋翼头改装。

产品特点：

自主创新斜推连杆结构设计，独特的铰接方式能部分平衡滚转力矩；

采用6061-T6铝合金全CNC多轴加工技术；

梯形横轴垫圈能更好的传递橡胶弹压负荷；

超低重心与短主轴设计，旋翼水平靠近机体重心；

新型DFC主旋翼固定座采用三点V型主轴锁紧设计；

新型DFC主旋翼固定座和主旋翼夹座顶端镭射刻度线；

DFC加强横轴垫采用85°超硬橡胶一体成型，全新设计的大规格轴承夹座中置止推轴承；

新型防射横轴整体抗拉设计采用480规格。

注意事项：

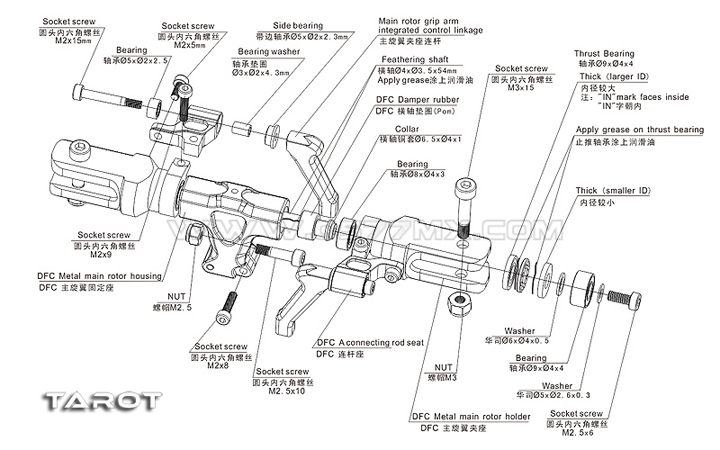

止推轴承安装时需留意，IN外径大的挡圈先安装靠近中联位置，这样可以有效顺滑传递拉力。止推轴承钢珠铜片凹面向内，以防止润滑油甩出。

相关配套编号：

450 DFC防射横轴 TL48009

450新型大轴承版主旋翼夹座主体组 TL48013

450DFC锁紧式主旋翼固定座 TL48018

450DFC主旋翼夹座连接臂 TL48026

450DFC倾斜连杆 TL48027

450DFC 横轴垫圈 TL45000

450DFC一体化O型圈 TL45167-01

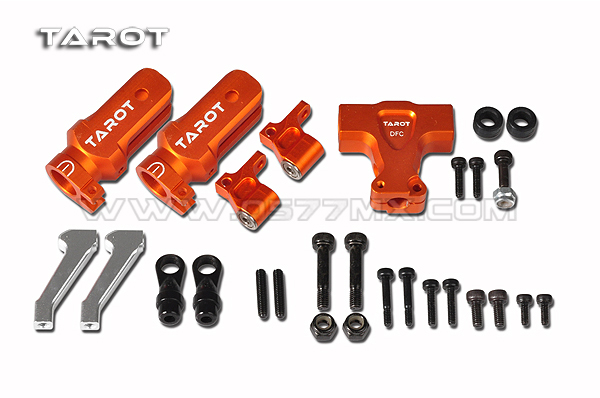

产品规格:

450DFC主旋翼固定座組 ×1

450DFC主轴(108) ×1

450DFC横轴垫圈(Φ4*Φ7.0*4.0mm) ×2

450DFC主轴锁紧轴套螺丝(M2.5*10.5mm) ×1

M2.5止滑螺帽(M2.5) ×1

金属大轴承版主旋翼夹座 ×2

轴承(Φ4.0*Φ8*3.0mm) ×2

止推轴承(Φ4.0*Φ9*4.0mm)  ×2

华司(Φ4*Φ6.5*0.5mm) ×2

轴承(Φ4.0*Φ9*4.0mm)  ×2

华司(Φ2.5*Φ4.5*0.3mm) ×2

杯头内六角螺丝(M3*15MM) ×2

止滑螺帽(M3) ×2

450DFC防射横轴 TL48009(Φ4.0*54mm) ×1

450金属DFC主旋翼夹座连接臂 ×2

法郎轴承(Φ2xΦ5*2.5mm) ×2

平面轴承(Φ2xΦ5*2.5mm) ×2

杯头内六角螺丝(M2.0*9mm) ×2

杯头内六角螺丝(M2.0*5mm) ×2

450金属DFC倾斜连杆 ×2

止洩螺丝(M2.5*10mm) ×2

500 DFC主旋翼球头扣TL50186 ×2

杯头内六角轴套螺丝(M2.0*15mm) ×2
