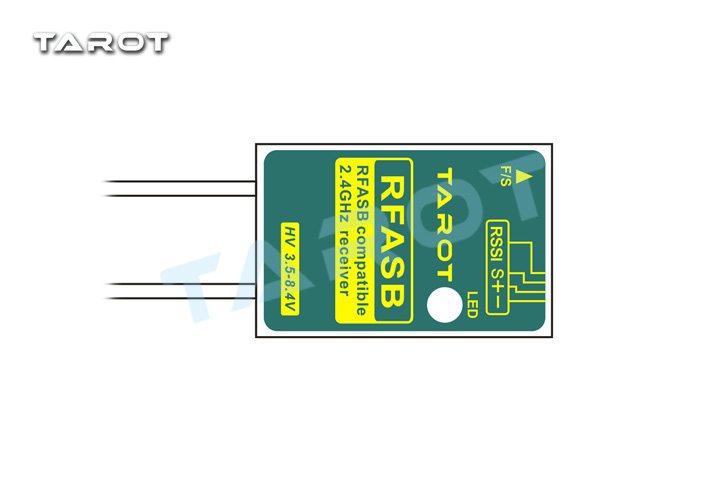

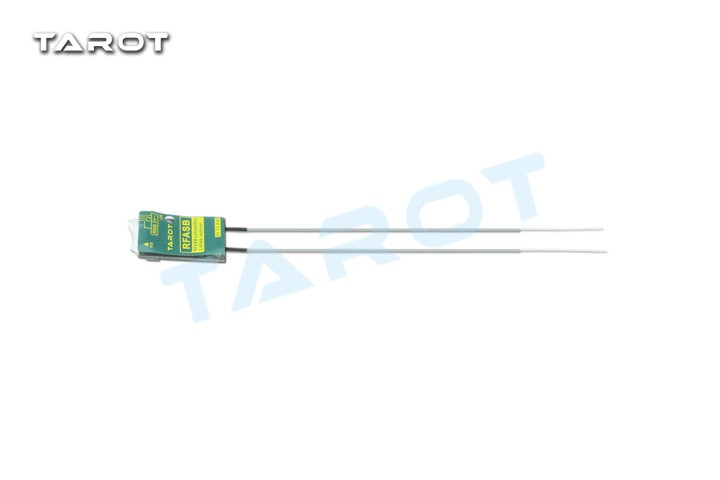

飞越/Tarot 接收机/16通道兼容FUTABA SBUS/2.4G FASST制式 TL150F2

1.介绍
1.1兼容性：兼容FASST 2.4GHz, 空中系统(7CH 模式/多模式)：6EX，7C，TM-7，TM-8，T8FG，T10C，TM-10，T10CG，T12Z，T12FG，TM-14，T14MZ等等。

1.2 产品规格：
工作温度：-10~+80℃
输入电压：3.5-8.4V
输出通道数：16通道
外观尺寸:  29x19x7.5mm
重量:  4.2克
接收模式：FASST
输出信号：RSSI 和S.BUS (1CH~16CH)
信号周期:  14ms (mode FS) 7ms (mode HS)

1.3 产品特点：
1)兼容FASST 2.4G,空中系统(7ch模式/多模式)；
2)拥有RSSI 输出端口；
3)采用美国制造IC,提高灵敏性和稳定性；
4)兼容Futaba S.BUS ；
5)专为穿越机竞赛设计。

2. 组装(对码/失控保护/指示灯状态)
2.1 对码：
打开发射机，按下接收机的F/S按钮, 然后将接收机通电。如红色指示灯关闭并且绿色指示灯常亮，则说明对码成功，接收机能正常工作。

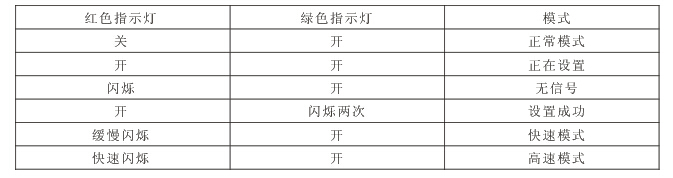

2.2 指示灯状态：

3.HS模式与FS模式之间的转换
HS:High Speed 高速模式
FS:Fast Speed 快速模式
关闭发射机，将接收机通电，持续按住F/S按钮六秒然后松手。此时红色指示灯会在HS模式下快速闪烁，在FS模式下缓慢闪烁。重复上述步骤即可完成模式转换。

注意：HS模式只能应用于高速数字舵机，其他舵机只能选择FS模式，否则舵机将会发烫甚至烧坏。

产品规格：
FASST制式 SBUS接收机×1
单SBUS插头连接线×1
中英文说明书×1

1.INTRODUCTION
1.1 Compatibility:FASST 2.4GHz Air Systems(7CH Mode/Multi Mode):6EX，7C，TM-7，TM-8　T8FG，T10C，TM-10，T10CG，T12Z，T12FG，TM-14，T14MZ　etc.

1.2 Specifications:
Working temperature range:-10~+80℃
Operating voltage range:3.5~8.4V
Output channel:16CH
Dimension:29x19x7.5mm
Weight:4.2g
Receiving mode:FASST
Output signal:RSSL & S.BUS(1CH~16CH)
Servo frame rate:14ms(FS-normal speed mode)
                 7ms(HS-high speed mode)

1.3 Features:
1)Compatible with FASST 2.4GHz Air Systems(7CH Mode/Multi Mode);
2)With RSSL output;
3)Adopt american-made IC,improve sensitivity and stability;
4)Compatible with Futaba S.BUS servos;
5)Ideal for the FPV racing drones competition.

2.SETUP
2.1 Bind procedure:
Turn on the transmitter,connect the battery to the receiver while pressing receiver is F/S button.After the red LED is off and green LED is solid the binding process is completed and the receiver is operating normally.

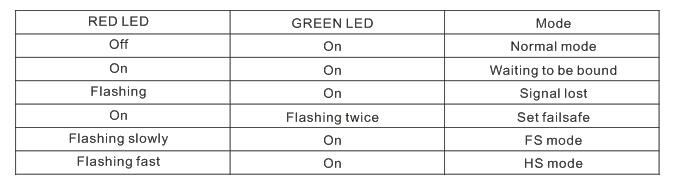

2.2 LED status:

3.HOW TO SWITCH BETWEEN HS Mode with FS Mode
HS:High Speed
FS:Fast Speed
Turn the transmitter off,connect the battery to the receiver,press the  F/S button of receiver for 6 seconds and then release.the red LED will flash fast in HS Mode and slow in FS Mode.Repeat this to alternate modes.

WARNING:HS mode is only applied for high-speed digital servos.Other servos should select FS mode otherwise servos will get hot or even burn out.

Product Specification ：
FASST Mode  SBUS  receiver *1
Single  SBUS plug connection cable *1
Manual *1
