飞越/Tarot 新款舵机测试仪/信号测试器 TL2638-02

产品说明：

    此款舵机测试仪能够很方便的检测和设定伺服器的虚位，抖动和中位。同步输出控制伺服系统和用于的性能进行比较转向器，精确的转向伺服控制输出信号2微秒(1毫秒=1000微秒)，测试舵机是能够应对微妙的变化。可显示PPM信号测试功能，用PPM信号测试功能在显示输入的PPM变化，同时输入的PPM信号同步输出到舵机上。

产品参数：

输入：DC 4.8-6.0v

输出信号宽度：800-2200us

尺寸：75*34*25mm

重量：26.5g

操控模式方式：手动、自动、中位

脉冲宽度设置：50HZ、125HZ、250HZ

产品特点：

1. 同步输出控制伺服系统和用于的性能进行比较转向器；

2. 测试不同舵机之间相互微妙的变化。(1毫秒=1000微秒)；

3. 可以显示输出的信号宽度；

4. 可以输出数字信号，方便测试数字舵机；

5. 可以同时测试4个舵机。

使用说明：

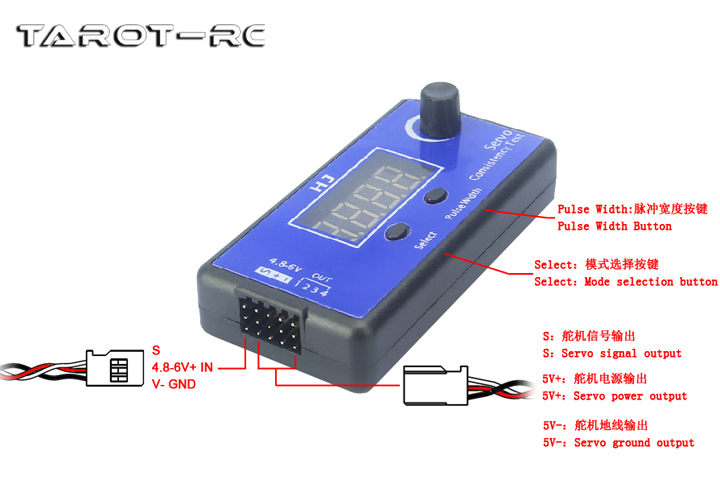

    参照产品接线图纸，接线端左边供电部分4.8-6V电压输入，右边4路信号输出(上中下分别为"信号S"、"正极+"、"负极-")，可接4个伺服器。

[Select]按键：

1：通电自动进入[S-1]手动模式(Manual)，且处于20微秒/50HZ的模拟伺服信号周期，旋转电位以增大或减少信号宽度；

2：按[Select]按键一次进入[S-2]模式，为[中位模式]测试；

3：继续按[Select]按键一次进入[S-3]模式，为[自动模式]测试；

4：继续按[Select]按键可重新切换回[S-1]手动模式，并依次循环。

[Pulse Width]按键：

1：通电自动处于20us/50HZ的模拟伺服信号周期；

2：按[Pulse Width]按键一次，进入8us/125HZ的数字伺服信号周期；

3：继续按[Pulse Width]按键一次，进入4us/250HZ的数字伺服信号周期；

4：继续按[Pulse Width]按键一次20us，然后插在转向伺服，避免损坏伺服器。

注意：数字或模拟信号应调节按钮选择相应的伺服系统，然后插在转向伺服，避免损坏伺服器。

产品规格：

舵机测试仪 ×1
