飞越/Tarot 图传/1.2G/8通道/功率可调/800mW发射端 TL300N5-01 |
产品名称:飞越/Tarot 图传/1.2G/8通道/功率可调/800mW发射端 TL300N5-01
所属类别:图传/摄像头/天线
销售价格:320 RMB
存货情况:有现货
上传时间:2023-10-13 17:44:37
浏览次数:5713
产品介绍:
产品说明:
Tarot全新升级的8通道,800mW 1.2G音频、视频传输系统,具有超迷你的外形体积和超轻的重量,采用6061T6铝合金外壳散热,特别适合多轴无人机以及穿越机FPV长远距离使用。
产品特点:
1.8通道输出,可拨码切换,兼容常规频率;
2.提供1路视频信号,2路音频信号输入;
3.提供1路5V/1A电源输出,用于常规摄像头供电(请先确认相关设备电压电流以免烧毁);
4.800mW图传发射设备,更加适合长远距离的图像传输;
5.6061T6铝合金外壳散热,使用性能更稳定。
产品参数:
/发射端(天空端):
输入电压:7-26V DC(2-6S)
输出电压:含一路5V/1A
重量:8.2g(不含金属外壳),16g(含外壳,不含天线)

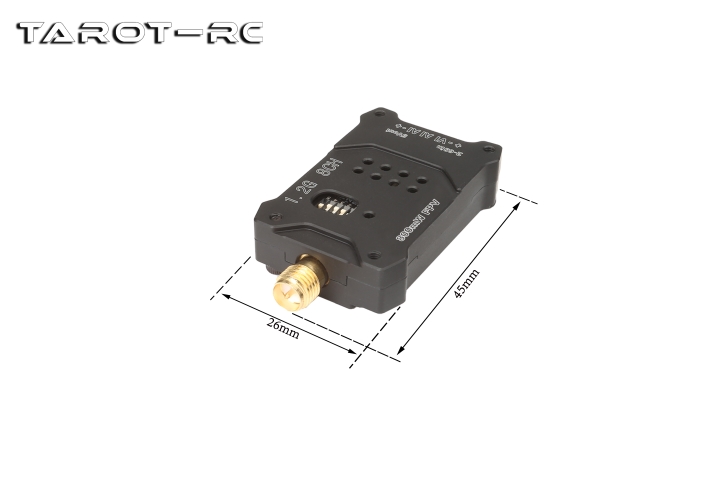

尺寸(长宽高):45mm*26*mm*8.5mm
通道数:8通道
通道选择:3位迷你拨码开关切换(位置1-3)
发射频率:
1080MHZ/1120MHz/1160MHz/1200MHz/1240MHz/1280MHz/1320MHz/1360MHz
发射功率:28dBm±1dBm(800mW)
功率调整:2位迷你拨码开关切换(位置4-5)
功率数:四档,微功率/25mW/200mW/800mW
天线接口:RP-SMA(外螺纹内针) 50Ω
工作环境温度:-10至60摄氏度
调制类型:FM
注意事项:
1.请先安装天线再接通电源,以免造成设备故障;
2.选择合适的工作频率,并将发射端与接收端设置到相同的频率(详见频率表);
3.发射端功率较大,工作时请勿用手接触外壳以免烫伤(外壳发烫属正常现象,请放心使用);
4.因需减少重量而拆除外壳进行安装,也可正常使用该产品,但发射功率会因发射机温度升高而略有下降;
5.输入电压为7-26V(2-6S),请勿超出电压范围使用;
6.输出电压电流为5V/1A,请注意摄像头是否在电压电流范围内,若产品电流大于限定1A,请勿使用本产品的电压输出端,否则可能会导致发射端电源模块损坏;
产品规格:
1.2G 800mW图传发射端 ×1

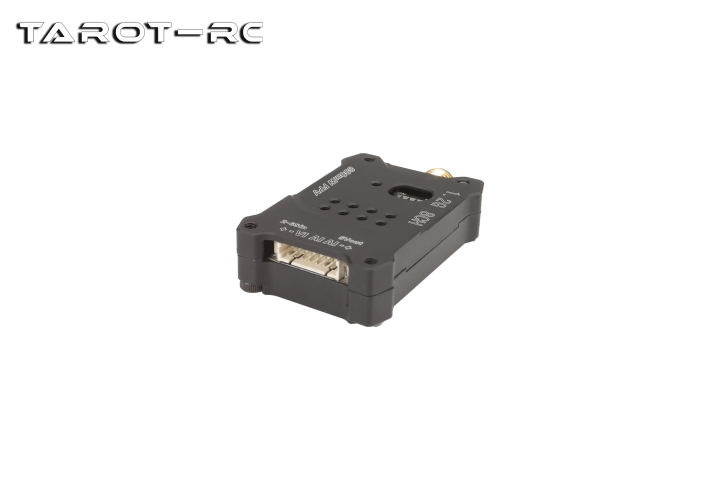

发射端连接线/7P(200mm) ×1

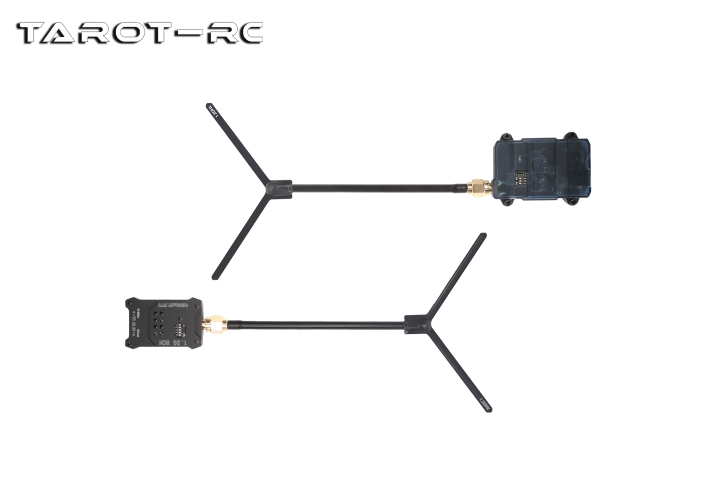

1.2G天线/Y型 ×1
