飞越/Tarot 探照灯/无级调光\曝闪/主动散热/100W/14000Lux TL3303

产品说明：

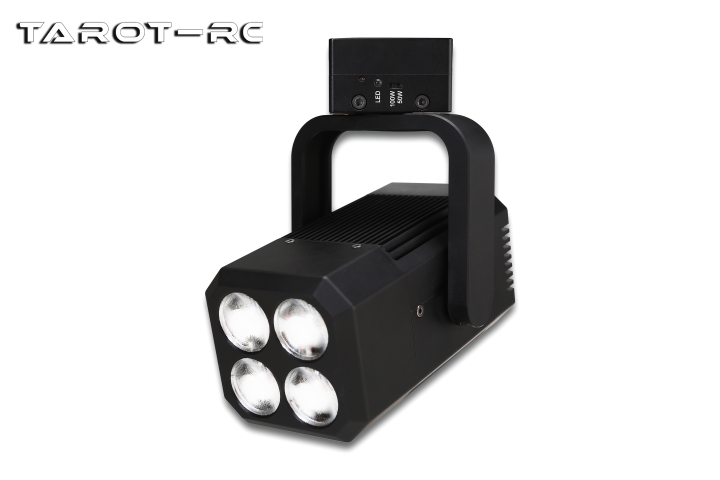

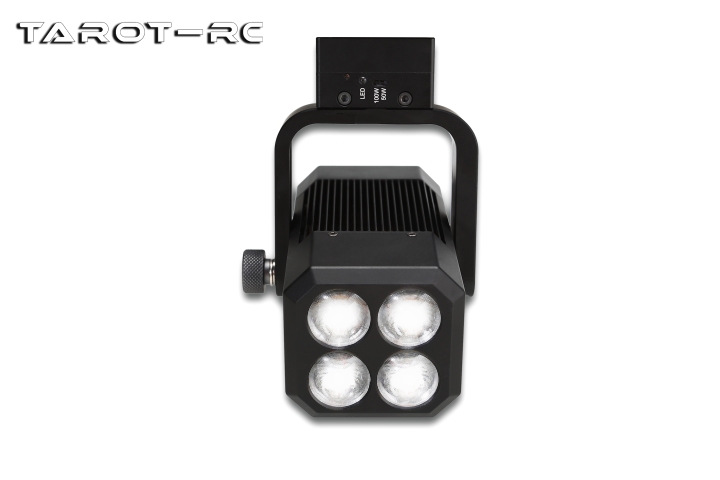

      Tarot出品的无级探照灯,采用四灯珠组件,照射角度35度,在最大功率100W工作时可达14000Lux亮度,50米距离的光斑中心照度值达17Lux；在50米的照射高度下有效照射面积达910平方米。此款探照灯支持无级调光、爆闪，整体采用超轻量设计，重量305g，定位于19mm*29mm的安装孔diy安装，方便快捷的两轴角度手动调节。可满足夜晚巡查、警告驱离、方位指示、电力巡线、搜索救援等夜间作业需求。

产品参数：

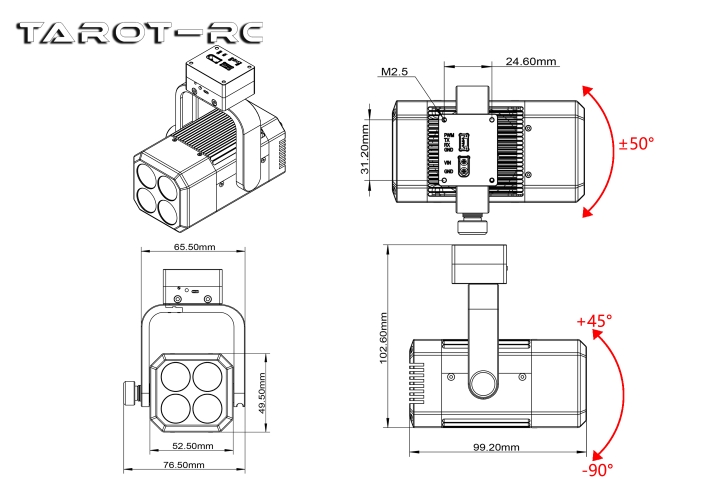

尺寸：99.2*100.5*76.5mm

FOV：35°

供电电压：DC 25-60V

LED功率：50W/100W可调

光通量：14000Lux±3%(功率：100W)

光效：140lux/W(功率：100W)

探照面积：910㎡(距离：50m)

中心光照度：17Lux(功率：100W；距离：50m)

支持模式：常亮/无极调光、爆闪/无极调光

散热方式：主动散热(带风扇)

控制方式：PWM、Mavlink、电位器

安装孔：19mm*29mm(M2.5*4)

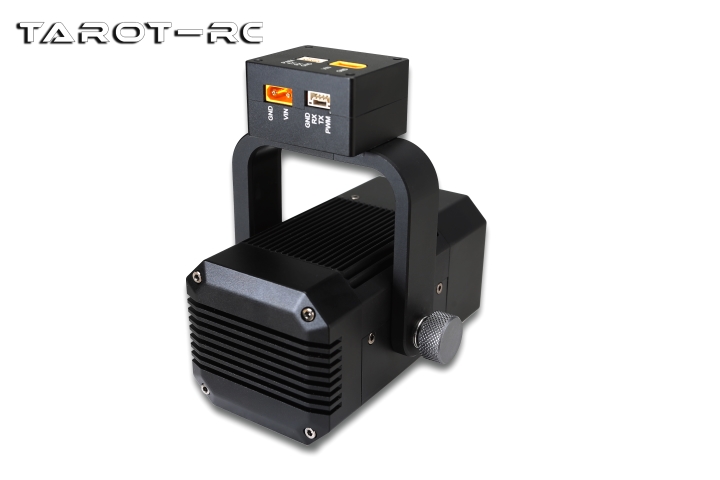

出线方式：横出/竖出

安装方式：支持两轴角度手动调节(指向轴+俯仰轴)

调节角度：指向轴±50°；俯仰轴-90°~45°

产品操作说明及探照灯工作情况：

注：本产品支持PWM、Mavlink、电位器信号控制，以下以PWM信号控制来做操作说明，

PWM遥控舵机信号解析(描述以解析出来后的结果假设为0-100%的行程量)

1：当PWM信号值区间保持在40-60%行程时，探照灯关灯；

2：当PWM信号值区间在39-0%行程时，探照灯无级调光常亮(39%最暗，0%最亮)；

3：当PWM信号值区间在61-100%行程时，探照灯无极调光爆闪(61%最暗，100%最亮)。

注意事项：

1.探照灯带主动散热风扇，通电即会启动风扇怠速转动，之后转速随温度的升高而逐步加速；

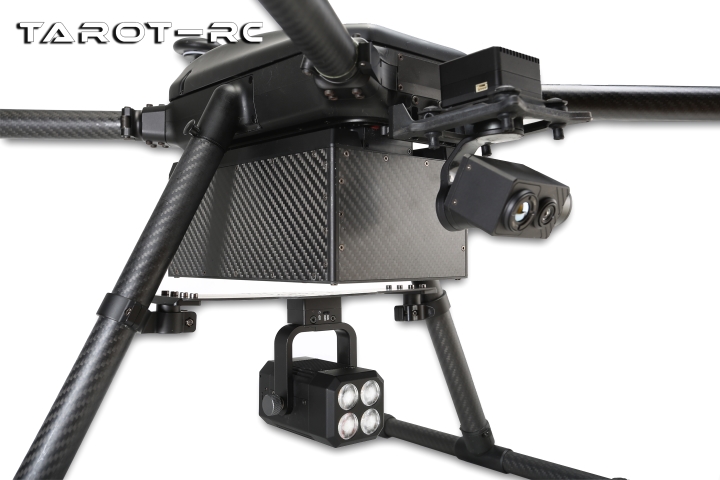

2.为了让探照灯有足够的外部被动散热条件，请安装在无人机桨叶旋转风能吹到的位置；

3.探照灯机身温度随功率增大而逐渐增加，请勿用手直接碰触探照灯机身，以免烫伤。

包装清单：

探照灯(305g) ×1

配线包 ×1
